一、現場情況
天門窗水電站核定生態下泄流量要求是0.016m3/s,最高水位為186m，最低水位為169m，總庫容172萬m3。水庫壩璧已經有兩個放水管，底部設有一個原先的排沙孔，中部設有一個原先的泄洪閘。水庫整體干凈，泥沙沉淀在下部，泄洪閘不在壩體底部而在中部，不會堵塞出水口。
結合電站實際情況采用泄洪閘小開度泄流的方案進行改造，此泄洪閘以后不做他用，將大管漸變小管，通過管道往河道泄放水，通過測量管道流量即可知道實際流量值。
二、上報平臺（兩個）
數據直傳至環保廳并同步傳輸至力得云平臺
力得水電站生態下泄監管平臺通過接口說明，與天門窗水電平臺對接
三、方案配置

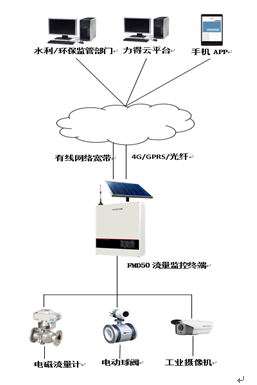

生態下泄拓撲圖
采用能反映實時流量數據的動態視頻監測，監測水電站下泄斷面的水位、流量、閘門開度、上下游水位等數據。通過安裝攝像頭，實時錄像，保存生態流量動態泄放過程，并安裝流量計，記錄生態流量泄放量。監測數據及圖像自動上傳云端服務器，數據永久保存，以備查詢。
四、方案實施
（一）采用分體式電磁流量計測量實際的下泄流量值。
（二）水庫位處較為偏遠的地區，無寬帶可用，故采用4G網絡通訊。
（三）水庫水位會變化，為避免下泄流量值不達標等情況，有時需要手動調節閘門費時費力，故加裝電動球閥可進行遠程電動調節球閥開度，控制下泄流量的排放。
（四）因現場無電源，故電源模塊采用外電源加太陽能供電雙電源供電的形式，保障設備終端穩定運行。

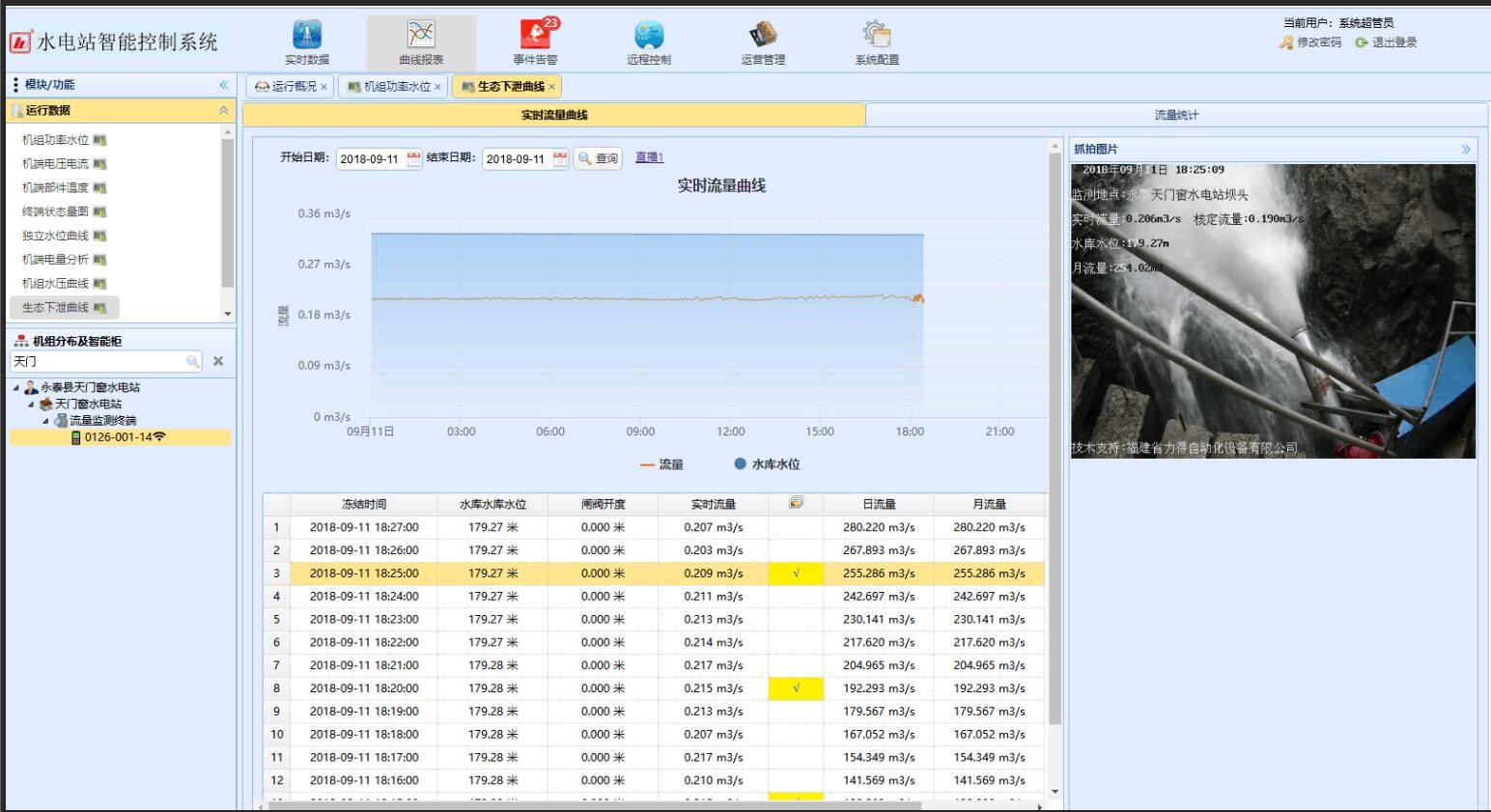

五、運行結果
設備于2018年9月投入運行，經過一年的運行時間，結果表明，設備能夠在雙網絡、雙電源的條件下，配合系統的數據補傳功能，流量達標率達到了98%。期間設備共維修5次，其中4次因雷擊故障導致。同流域下游電站相較，設備達標率高出142%，設備維修率降低72%。
六、案例圖片

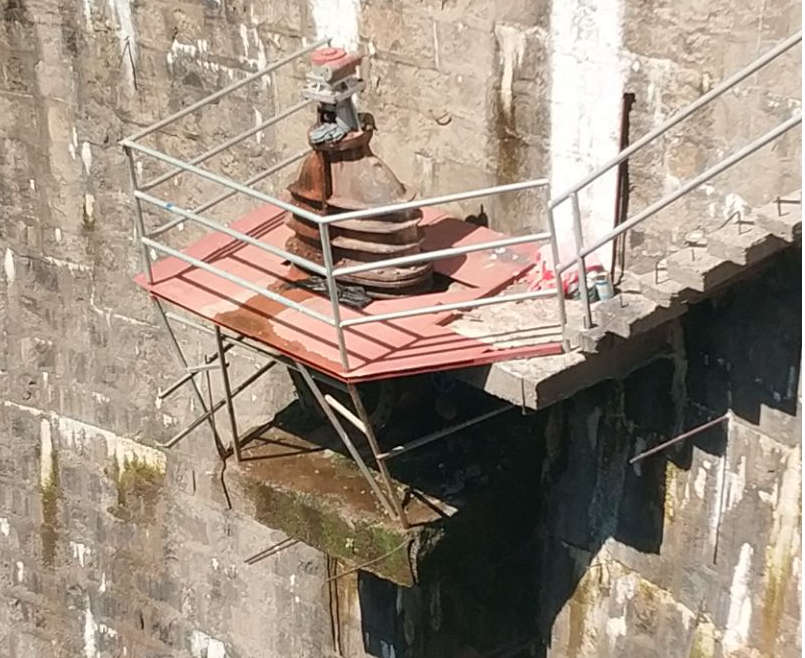

水庫選取的泄放位置

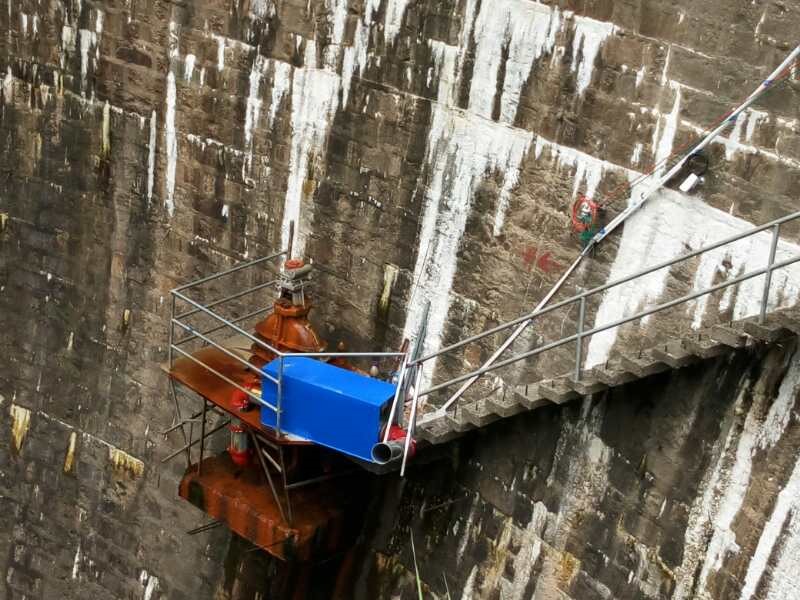

增設蓋板保護管材、流量計等
管道安裝現場
